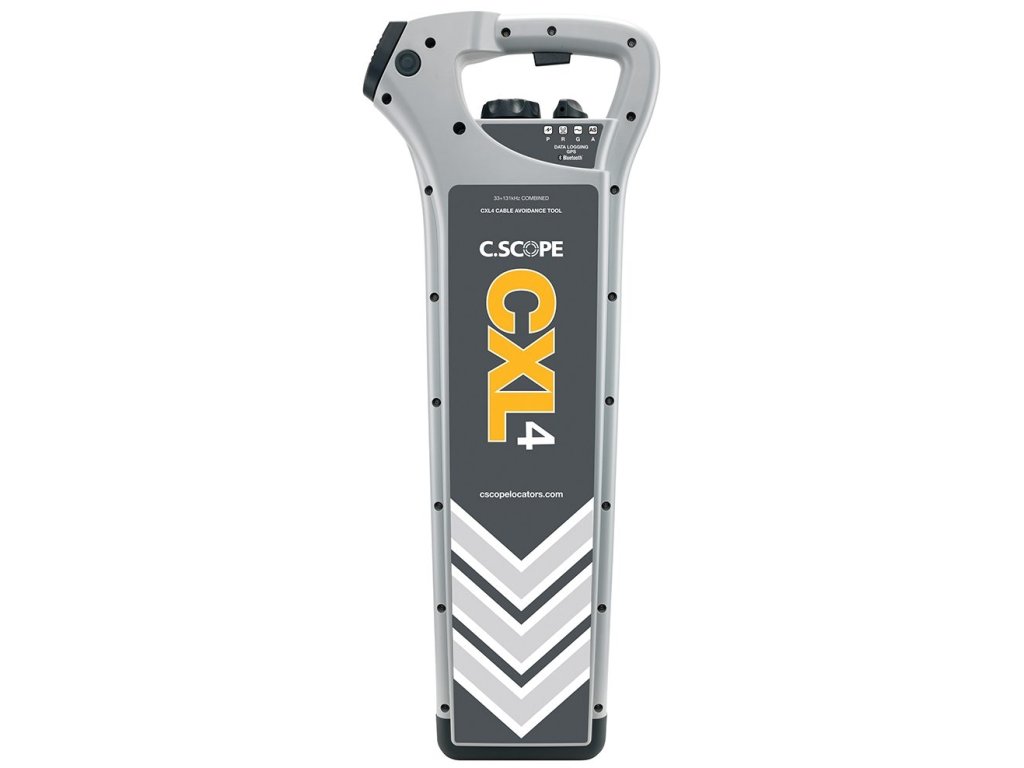

Lokátor inženýrských sítí C.Scope CXL4 D
Základní model nové řady lokátorů C.Scope
Kategorie: | Detektory kabelů a elektrického vedení |
---|---|
Záruka: | 36 |
C.Scope CXL4 D je nový ultra moderní a vysoce výkonný lokátor inženýrských sítí. Celá řada XL byla navržená tak, aby stanovila nový standart v oboru. Lokátor v sobě spojuje všechny doposud používané technologie C.Scope, ale přináší celou řadu nových. Navíc je lokátor doslova nabitý novými funkcemi, které umožňují operátorovi najít více, rychleji a bez chyb.
CXL lokátor je osazený výkonným signálním procesorem. Pokročilý software pomáhá přístroji využít výkon pro dokonalou detekci i v oblastech kde to býval problém. (jádra historických sídel atd.). Přidání nového simultánního využití frekvencí 33 kHz a 131 kHz pomáhá výrazně zlepšit detekci v oblasti telekomunikací jako jsou opláštěné optické vodiče atd.
Vlastnosti
• Režim Power - pro hledání vodičů pod napětím
• Radio Mode - základní mód pro vyhledávání všech druhů sítí
• Generátor Mode - Kombinovaná 33kHz a 131 kHz (kombinované použití výrazně zlepšuje detekci sítí)
• Scan Mode - kombinuje všechny režimy dohromady
• Automatické potlačení interferencí - žádné elektromagnetické rušení nebude ovlivňovat vaši práci
• Dynamický pohybový senzor
• Automatický denní test lokátoru
• Volitelný záznam dat ze všech činnosti s lokátorem
• Bluetooth ™ pro vysokou přesnost zaměření s GPS (POUZE MODEL DGB)
• LCD s vysokým rozlišením
• Automatická kalibrace, žádné nastavování a žádné pravidelní servisní kontroly
• Tříletá záruka
ČTYŘI DETEKČNÍ MÓDY
CXL4 D má čtyři detekční režimy, které volíte dle toho co a kde chcete vyhledávat. Každý režim má své specifické použití a výhody:
Režim POWER: je určený pro vyhledávání elektrických vodičů pod napětím. Režim pracuje na základě síťového kmitočtu.
Režim RADIO: detekuje veškeré sítě pomocí velice přesné pasivní cívky uvnitř lokátoru. Na všech kovových inženýrských sítích se indukuje elektromagnetické záření. Díky tomu jste schopni veškeré takové sítě až do hloubky 2 metrů velice přesně zaměřit.
Režim GENERATOR: se používá k detekci 33kHz a 131 kHz signálu přivedeného na vyhledávanou sít pomocí generátoru SGA4 nebo SGV4. Kombinace vysoké frekvence s 33 kHz signálem umožňuje skvěle detekovat i vodiče s velice malým průměrem. Režim Generátor se také používá při práci s C.Scope sondami při vytyčování nekovových potrubí.
Režim ALLSCAN: detekuje všechny frekvence a všechny typy signálů. Tímto režimem můžete detekovat neobvyklé signály, které se mohou objevit v kmitočtových mezerách mezi konvenčními režimy Power, Radio a Generator a využívá se především při závěrečné kontrole před zahájením výkopu.
Lidská chyba často přispívá k tomu, že se může stát, že některá inženýrská síť nebyla správně identifikována. Nový lokátor CXL4 D se snaží všechny tyto možnosti, kdy může obsluha udělat chybu eliminovat. K omezení možnosti chyby slouží funkce Dynamic swing senzor a denní automatický test. Možnost protokolování dat může také poskytnout neocenitelnou zpětnou vazbu do pracovních postupů vašich zaměstnanců. Budete moci snadno identifikovat jejich odborné nedostatky a vyřešit je třeba následným dodatečným proškolením.
Dynamický pohybový senzor: Pokud se ukáže, že obsluha s lokátorem při práci příliš "houpá", zazní varovný tón. To vám pomůže při tom aby jste udržovali stálé správnou vyhledávací techniku.
Automatický denní test ( ADST ): CXL4 D má komplexní vlastní testovací obvody . ADST otestuje lokátor každý den při jeho prvním zapnutí a to včetně přijímacích antén. Tento test jde ukládat a operátor s lokátorem má vždy jistotu že jeho přístroj je v naprostém pořádku a v optimálním stavu pro použití.
DATA: CXL4 D je k dispozici s nebo bez možnosti záznamu dat . Verze která umožňuje sběr dat vám bude denně zaznamenávat jak byl lokátor používán. Sběrnice je svojí kapacitou konstruována tak, aby zvládla 12 měsíční provoz než budou data přepisována. Data mohou být před přepsáním uložena pomocí připojení přes USB. Datová zásuvka je umístěná v prostoru baterie.
DATA LOG TRANSFER přes Bluetooth ™: Sběr dat CXL4 D má další možnost využití praktického zaměření vyhledávaných sítí pomocí Bluetooth ™ a vašeho telefonu (Bluetooth ™ pouze u modelu DGB). C.Scope nabízí zdarma ke stažení aplikaci RELAY App která využívá bezdrátové připojení Bluetooth ™ pro datové protokoly z CXL pro smartphony a tablety. Ty pak můžete poslat e-mailem na vaše PC pro analýzu. To poskytuje velmi praktický způsob okamžitého přenosu dat z lokátoru.
DATA LOG ANALÝZA: C.Scope nabízí zdarma ke stažení program XL2 Edition PC Toolkit který umožňuje manipulaci s uloženými datovými protokoly a jejich export do tabulek a grafů , které ilustrují všechny aspekty používání.
LCD: CXL4 D má velký, jasně a snadno čitelný podsvícený LCD displej, namontovaný za ochrannou polykarbonátovou čočku . Na displeji se zobrazí režim detekce , špičková úroveň signálu, síla signálu a stav baterie
Odepínací reproduktor: Reproduktor lze snadno oddělit pro použití v hlučném pracovním prostředí staveb, kde by použití sluchátek mohlo snadno přivodit pracovní úraz. Reproduktor lze pomocí stáčeného vodiče přiložit až k hlavě.
Robustní a odolná konstrukce: CXL4 D je robustní a přitom velice lehký. Využívá konstrukci dvou stěn. Lokátor také splňuje krytí IP 65 proti vniknutí prachu a vody .
KALIBRACE: CXL4 D nevyžaduje pravidelné re - kalibrace což snižuje provozní náklady.
SERVICE: C.Scope poskytuje kompletní servis v celé EU. Servis pro Českou a Slovenskou republiku zajišťuje společnost Marek Mlejnský, výroba servis a prodej detektorů kovů.
ZÁRUKA: CXL4 D je dodáván s tříletou zárukou
Specifikace
Tovární označení : CXL4D LOCATOR
Označení jednotlivých variant:
• CXL4 D Locator s protokolování dat - ZXCXL4CAT
• CXL4 Locator s protokolování dat a Bluetooth ™ - ZXCXL4CAT - DLB (datová a Bluetooth ™ verze
Rozměry
• 720mm x 280mm x 65mm
Hmotnost
• 2,6 kg vč . baterie . 2,4 kg bez . baterie
Baterie
• 8 x " AA ( LR6 ) 40 hodin přerušované použití při teplotě 20 ° C. Kompatibilní s NiMH nabíjecími bateriemi
Teplotní rozsah
• 20 º C až +50 º C
Přístroj má krytí IP65 a certifikát CE
